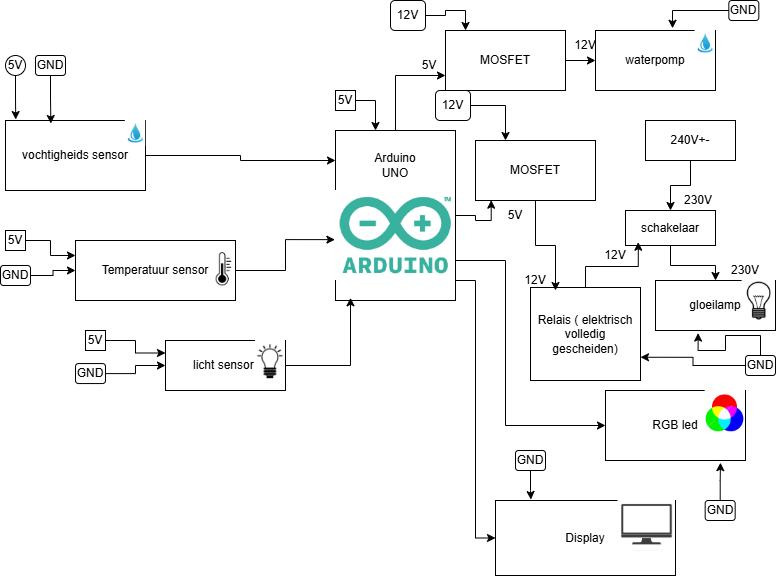

Blokschema & Werking
Uitleg werking
Stap 1: Meten van de omgevingswaarden
In de serre meten verschillende sensoren continu de omstandigheden:
De vochtigheidssensor meet de bodemvochtigheid.
De temperatuursensor meet de temperatuur in de serre.
De lichtsensor meet de hoeveelheid licht.
Alle sensoren werken op 5V en sturen hun meetwaarden door naar de Arduino Giga R1.
Stap 2: Verwerking door de Arduino
De Arduino Giga R1 ontvangt de signalen van alle sensoren en vergelijkt deze met vooraf ingestelde waarden. Op basis van deze metingen beslist de Arduino welke acties nodig zijn, zoals water geven of verlichting inschakelen.
Stap 3: Aansturen van de waterpomp
Wanneer de bodem te droog is:
De Arduino stuurt een 5V stuursignaal naar een MOSFET.
De MOSFET schakelt een 12V voeding door naar de waterpomp.
De waterpomp begint water te geven aan de planten.
De MOSFET zorgt ervoor dat de Arduino veilig een hogere spanning kan schakelen.
Stap 4: Aansturen van de verlichting (230V)
Wanneer extra licht nodig is:
De Arduino stuurt een signaal naar een tweede MOSFET.
Deze MOSFET activeert een relais dat elektrisch volledig gescheiden is.
Het relais schakelt een 230V gloeilamp via een schakelaar.
Zo kan de Arduino veilig een netspanningstoestel aansturen.
Stap 5: RGB LED‑indicatie
De RGB‑LED geeft visuele feedback:
Verschillende kleuren tonen de status van de serre
(bijvoorbeeld: groen = alles OK, rood = te droog, blauw = verlichting actief).
De LED wordt rechtstreeks door de Arduino aangestuurd.
Stap 6: Weergave op het display
Het display toont informatie zoals:
Temperatuur
Lichtniveau
Bodemvochtigheid
Status van pomp en verlichting
Zo kan de gebruiker snel zien wat er in de serre gebeurt.
